您所在的位置:首页 >> UV光源 >> UV点光源

UVZN-LED点光源
相关介绍

UVZN-LED点光源

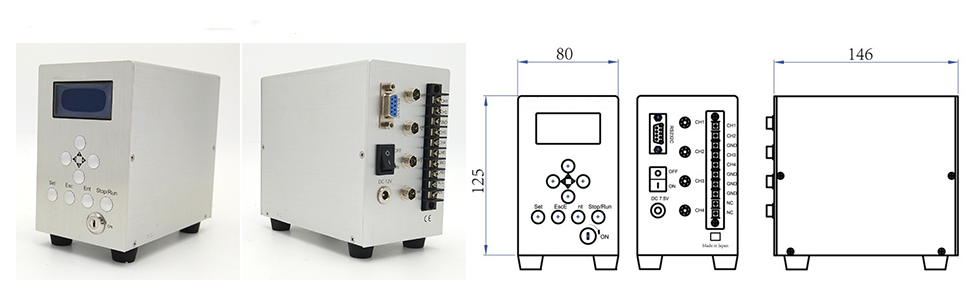

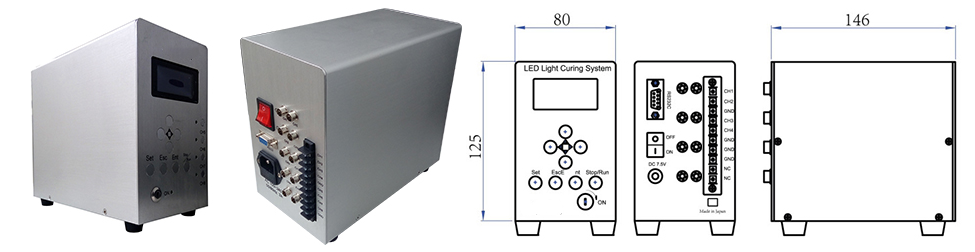

4通道UVLED点光源控制主机(按键式)

4通道UVZN-LED点光源(正) 4通道UVZN-LED点光源(背) 4通道UVZN-LED点光源机械尺寸


8通道UVZN-LED点光源控制主机(按键式)

8通道UVZN-LED点光源(正) 8通道UVZN-LED点光源(背) 8通道UVZN-LED点光源机械尺寸

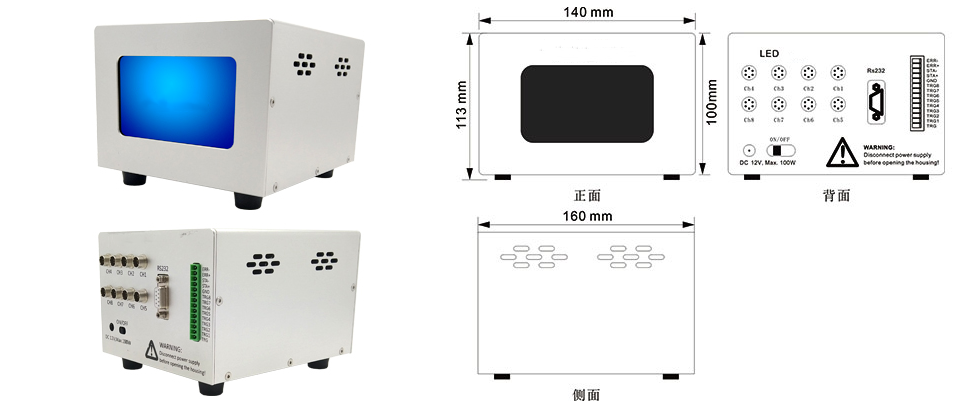

8通道UVZN-LED点光源控制主机(触摸屏)

8通道UVZN-LED点光源(正/背) 8通道UVZN-LED点光源机械尺寸

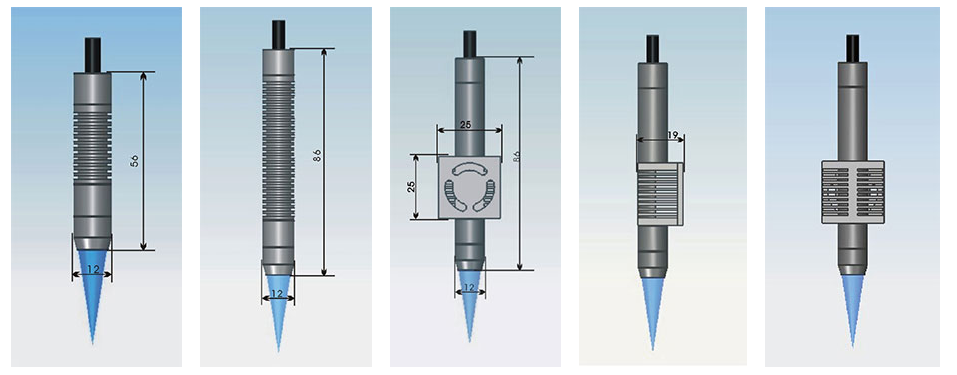

UVZN-LED点光源照射器机械尺寸

       UVZS-56                                    UVZS-86                                                                                   UVZS-86F


UVZN-LED点光源聚焦镜头规格分类

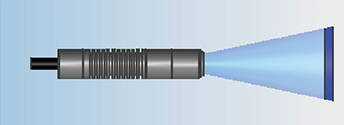

标准镜头型号 光斑选择(mm) 推荐使用距离(mm) 光斑特性
UVJT-003 3 10 普通圆形光斑
UVJT-004 4 14 普通圆形光斑
UVJT-005 5 16 普通圆形光斑
UVJT-006 6 17 普通圆形光斑
UVJT-007 7 21 普通圆形光斑
UVJT-008 8 27 普通圆形光斑
UVJT-010 10 25 普通圆形光斑
UVJT-012 12 25 普通圆形光斑
UVJT-015 15 38 普通圆形光斑
UVJT-020 20 70 普通圆形光斑
UVJT-030 30 95 普通圆形光斑



标准镜头型号
光斑选择(mm)
推荐使用距离(mm)
光斑特性

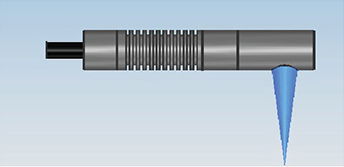

UVJT-004S
4 5 90°侧视镜头
UVJT-005S
5 5 90°侧视镜头
UVJT-006S
6 5 90°侧视镜头
UVJT-007S
7 8 90°侧视镜头
UVJT-008S
8 14 90°侧视镜头
UVJT-010S
10 12 90°侧视镜头
UVJT-012S
12 12 90°侧视镜头
UVJT-015S
15 25 90°侧视镜头



标准镜头型号
光斑选择(mm)
推荐使用距离(mm)
光斑特性

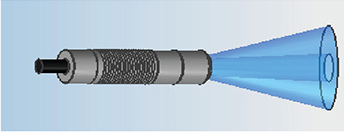

UVJT-LC16
内8/外16 27 环形光斑镜头



标准镜头型号
光斑选择(mm)
推荐使用距离(mm)
光斑特性
UVJT-LL15 3*15 11 线性光斑镜头
UVJT-LL20 5*20 17 线性光斑镜头



标准镜头型号
光斑选择(mm)
推荐使用距离(mm)
光斑特性

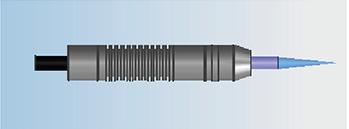

UVJT-LR04
4 7 棒性光斑镜头



标准镜头型号
光斑选择(mm)
推荐使用距离(mm)
光斑特性
UVJT-D90L40
4 90 长焦距距离镜头

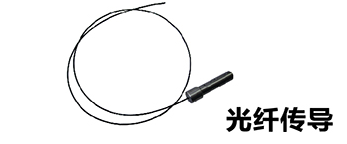

UVJT-L02F
3 5 光钎传导


UVZN-LED点光源优势

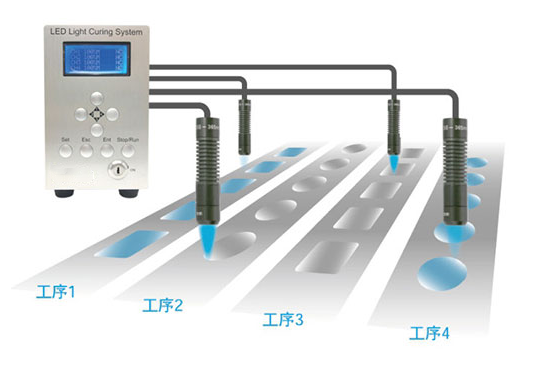

独立控制4LED光头
分别控制照射功率和时间
分别控制各个LED光头的照射功率、照射时间。灯管式的情况下每个工序都需要用到1台,但是UPZN-S81的情况下,1台控制器可独立设定4个LED光头,因此最多可满足4个工序的需求。另外,根据LED光头的累计点亮时间个别提醒更换时期,或发生温度异常的警告。

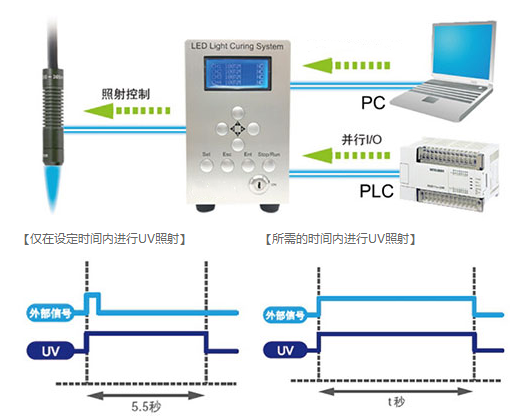

外部通信控制
通过外部输入信号来控制UV照射。
可实现生产线上自动控制。
可使用可编程控制器等外部设备发送并行信号,来控制LED光头的UV照射时间。
通过操作主体,分别以0.1秒为单位来设定各个LED光头的UV照射时间,根据外部发来的信号开始照射→结果照射,或者仅在信号持续的时间内进行UV照射等,可实现多种控制,使用UPZN-S81的情况下,还可利用RZN-S232C来控制照射。

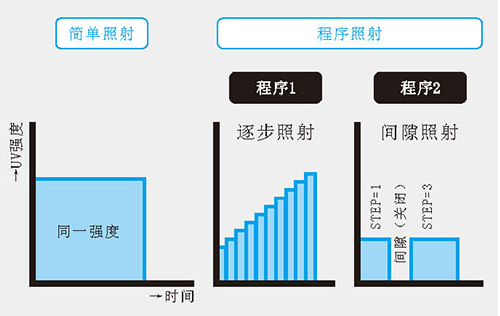

程序照射功能
抑制硬化变形,实现高品质,高精度的粘结。
配备有程序照射功能,可根据树脂、硬化物来控制照射功率和时间。大幅度地减少硬化收缩,实现高品质、高精度的粘结。除使用一定功率进行连续照射的简单照射外,还可设定逐步照射和间隙照射。逐步照射是指利用程序按照一定的时间来改变功率、同时进行照射;而间隙照射是指按照一定的间隙进行照射。可在4个LED光头内分别设定7种10步程序。

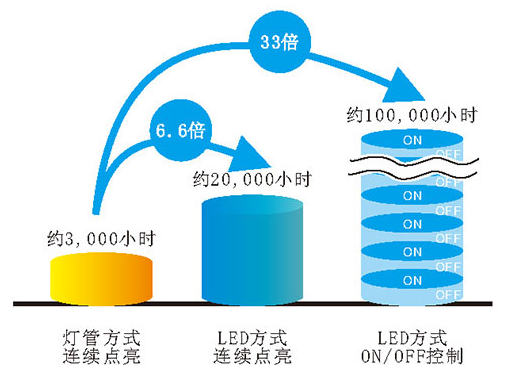

超长光头寿命、经济实惠的LED方式
与灯管方式相比,LED方式绝对具有光源寿命较长的特点。灯管寿命约为3000小时,而LED的推测寿命约为20000小时。并且,与通常点亮的灯管方式不同,LED可实现仅在需要时进行UV照射。照射ON/OFF时间比为1:4(工序准备时间=5,照射时间=1)的情况下,相当于灯管方式的约10万小时,可大幅度地削减运行成本和维护工时。

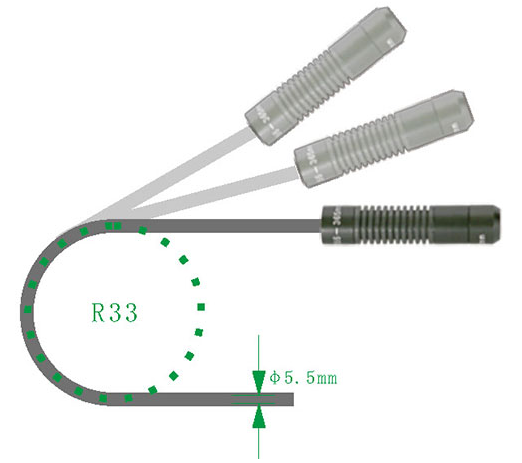

采用标准耐弯曲的光头电缆
考虑到LED光头需要安装在可移动位置,反复移动时进行UV照射,采用标准的耐弯曲电缆来用LED光头连接电缆。即使频繁地移动LED光头,也无需担心会像石英光纤一样出现折断,可自由地旋转(半径33mm、耐弯曲性1000万次以上:根据本公司的评估标准)。
