便携式接触角测定仪
相关介绍



1)应用简述

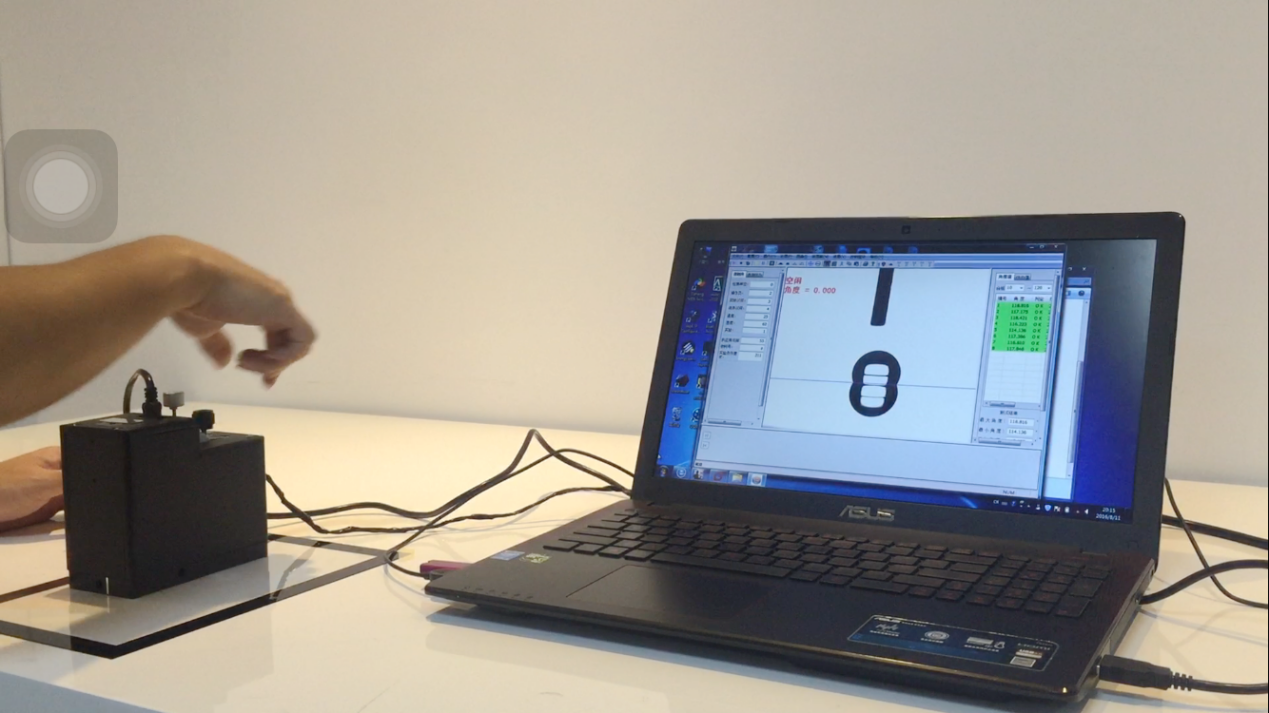

便携式接触角测量仪,主要应用于较大尺寸样品测量,或者是较为特殊样品的接触角测量,又或者是需要经常更换测量地点的场合。例如,电脑显示屏、电视屏幕、较大尺寸的玻璃、汽车外壳等,常规的接触角测量仪无法满足要求。便携式接触角测量仪以其轻便的优势,已经应用于材料、汽车、电路板、触摸屏、电视等测量研究或质量检测。更可以完美搭配至流水线生产的全时自动检测。




2)测试功能

座滴法测量静态接触角

特殊基线接触角分析

测量表面润湿与铺展的过程

记录吸收材料吸收过程

悬滴法测量液体的表面张力

计算固体表面自由能

分析计算液体与固体的黏附功




3)技术参数

3.1 接触角测量范围及精度: 0~180°,精度±0.01°。

3.2 表面张力测量范围及精度:0~200mN/m,精度±0.1mN/m。

3.3 光源:日本进口可调LED冷光源,使用寿命优于20000小时。

3.4 光学系统:高保真微型远心镜头,各种角度范围测量均无畸变。

3.5 相机系统:工业级相机系统,黑白800万像素,1/2英寸进口CCD感光芯片,视频速度高达60幅图像每秒。

3.6 注射系统:注射精度±0.1μl,单管液体可连续测量200次以上。

3.7 注射调节:调节范围25mm,精度±0.1mm。

3.8 拟合方法:切线法、圆法、椭圆法、微分圆法、微分椭圆法、左右接触角法

3.9 表面能计算:四种可选模型计算固体表面能,分析粘附功。

3.10 尺寸:95×100×60mm(长×宽×高)

3.11 重量:500g

3.12 电压功率:220V,5W



4)性能优势

4.1 光源系统:日本进口LED灯冷光源光谱稳定、色温高,使用寿命优于20000小时,且散发热量超低,明显降低热量对液体体积挥发的影响。采用领先的导光设计及材料,确保光线均匀平行,成像锐利清晰。


4.2 光学系统:高保真远心镜头,避免普通镜头所产生的成像畸变,确保各个角度范围的接触角测量数据精确。


4.3 相机系统:800万黑白像素工业级相机,每秒60幅图像的高速采集,USB2.0/3.0数据传输,提供出色的成像质量。


4.4 注射系统:优化设计的注射系统,精度达到±0.1μl,可快速更换液体样品,实现表面能测试。单管液体可连续测量200次以上。单次测试时间2s以内。


4.5 分析软件:国内领先的分析算法,微分圆法及微分椭圆法,不但数据拟合更为精准,更能准确测量左右接触角及前进后退角。强大的分析算法,可满足各种常规及特殊场合的样品测量。


4.6 操作便利:快速测量,快速获得数据,并可导出全面的数据结果报告。无须每次开机校正,无需人为分析调整。单手便可进行全部测量操作,适用于工业质检的快捷便利。


4.7 轻巧体积:尺寸:95×100×60mm(长×宽×高)。重量:500g。
